管材棒材胶辊大直径激光测径仪

一 概述
LDM100/LDM150/LDM210外径测控装置(大直径激光测径仪)是采用激光扫描原理进行非接触在线测量的高精度测控装置,主要应用于各种电线、电缆、管材的生产线中,对外径进行测量并调节挤出机螺杆速度或牵引机速度,达到控制外径的目的。也可应用于加工工件的外径和尺寸测量;可测量金属轴、胶辊、磁辊的外径、跳动、不圆度,可为客户定制工装、电机转动装置。配以辅助装置可用于各种回转体的锥度、圆度、轴向跳动等的测量。


二 产品型号及性能指标:

产品名称

型号

测量范围

精度

分辨率

备注

大直径激光测径仪

LDM100

0.2-100mm

0.02

0.001

定点标定后24小时内精度为:0.005

单向测量,稳定可靠;用于胶辊、胶管、玻璃管、轴、电缆检测等。

LDM150

0.2-150mm

0.02

0.001

LDM210

0.2-210mm

0.02

0.001




测量方式:激光扫描法

激光器:红色可视半导体激光器

激光器输出功率:〈2mW

工作电压:~220V±15% 50--60Hz

工作温度:-10~40℃

环境湿度:<85%RH

工作方式:连续

耗 电:<30W

外形尺寸:

LDM100测量头(不含支架) 500mm(长)X60mm(宽)X240mm(高)


LDM150测量头(不含支架) 910mm(长)X80mm(宽)X292mm(高)


支架:350X200X(700-1000)mm

测量位置中心高:900-1200mm可调


特点:

适用于金属线材、玻璃管、胶管、电线电缆等

可连接PLC、工控机、专用控制器、可连接大屏幕显示器

可配PROFIBUS-DP和MODBUS转换器与PLC、工控机连接

可配远程控制器DDC-2、DDC-3、DDC-5,对挤出机和牵引机进行自动反馈控制,使外径控制在公差范围内,提高产品质量,降低消耗。

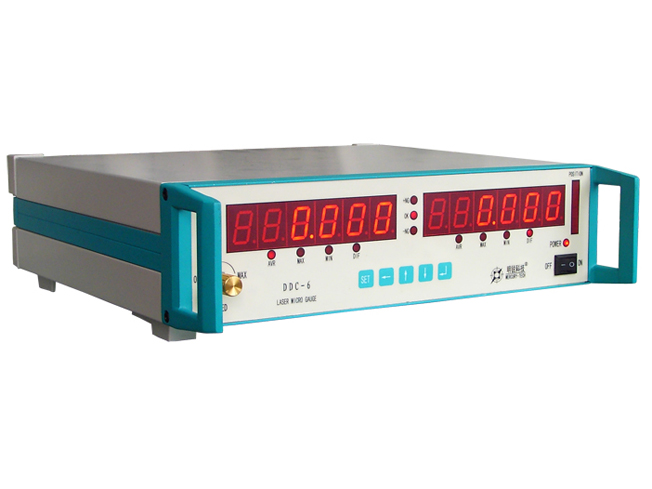

DDC-6 远程显示控制器
