明锐公司常用远程显示控制器的校正方法
时间: 2020-12-22 来源: 明锐电子科技(天津)有限公司

明锐公司常用远程显示控制器的校正方法

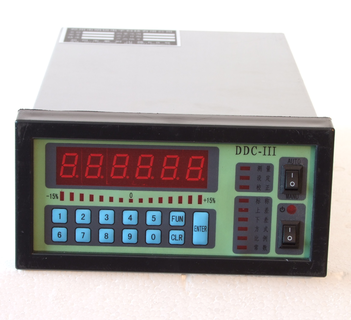

第一款:测径仪配套DDC-3:


显示控制单元出厂时已经校正准确,一般情况下不需校正,但如果把测量头装在冷却水槽前面时,由于电线、电缆、管材处于热 态,比冷却后的值要大,因此需要把热态值乘以一个系数显示出来。

  校正过程: 把一个已知外径的标准棒或电线、电缆、管材置于导轮上,仪器工作在“测量” 状态,待仪器显示稳定后,先按下“FUN”键不松开,  再按“ENTER”键,同时松开两个 键,这时“校正”指示灯亮,用数字键输入标准外径, 最后按“ENTER”键,待显示倒计数到0,校正结束。

此校正方法只对显示控制单元有效。

第二款激光测径仪DDC-5远程显示器(双轴)校正方法:


SET键进入参数设置


Cd15:     校正进入口令字输入。

输入277802进行单向测径仪或双向测径仪x轴静态校正;

输入277803进行单向测径仪或双向测径仪x轴动态校正;

              输入277804进行y轴静态校正;

输入277805进行y轴动态校正。

Cd16:     单向测径仪或双向测径仪X轴静态校正标准值输入

Cd17:     单向测径仪或双向测径仪X轴动态校正标准值输入

Cd18:     Y轴静态校正标准值输入

Cd19:     Y轴动态校正标准值输入

第三款DDC-5远程显示器(单轴)校准:

SET键进入参数设置

Cd12:     校正进入口令字输入。

输入277802进行单向测径仪或双向测径仪x轴静态校正;

输入277803进行单向测径仪或双向测径仪x轴动态校正;

              输入277804进行y轴静态校正;

输入277805进行y轴动态校正。

Cd13:     单向测径仪或双向测径仪X轴静态校正标准值输入

Cd14:     单向测径仪或双向测径仪X轴动态校正标准值输入

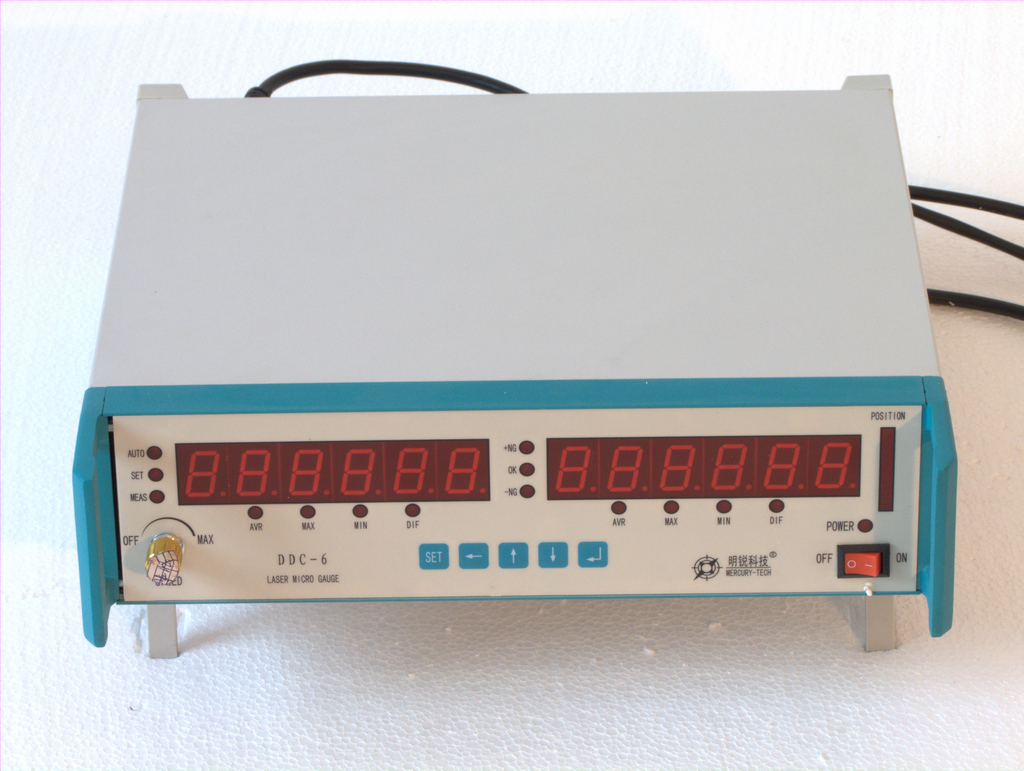

第四款 DDC-6远程显示器(测轴测跳动)校准


SET”参数设置:参数设置时指示灯亮

F9:校正进入口令字输入,输入277802进行低点校正;输入277803进行高点校正

F10:  校正标准值输入,单位:毫米

第五款DDC-6远程显示器普通单轴校准:

SET”参数设置:参数设置时指示灯亮

Cd13:   校正进入口令字输入。

输入277802进行单向测径仪或双向测径仪x轴静态校正;

输入277803进行单向测径仪或双向测径仪x轴动态校正;

        输入277804进行y轴静态校正;

输入277805进行y轴动态校正。

Cd14:   单向测径仪或双向测径仪X轴静态校正标准值输入。

Cd15    单向测径仪或双向测径仪X轴动态校正标准值输入。

Cd16:   Y轴静态校正标准值输入。

Cd17:   Y轴动态校正标准值输入。

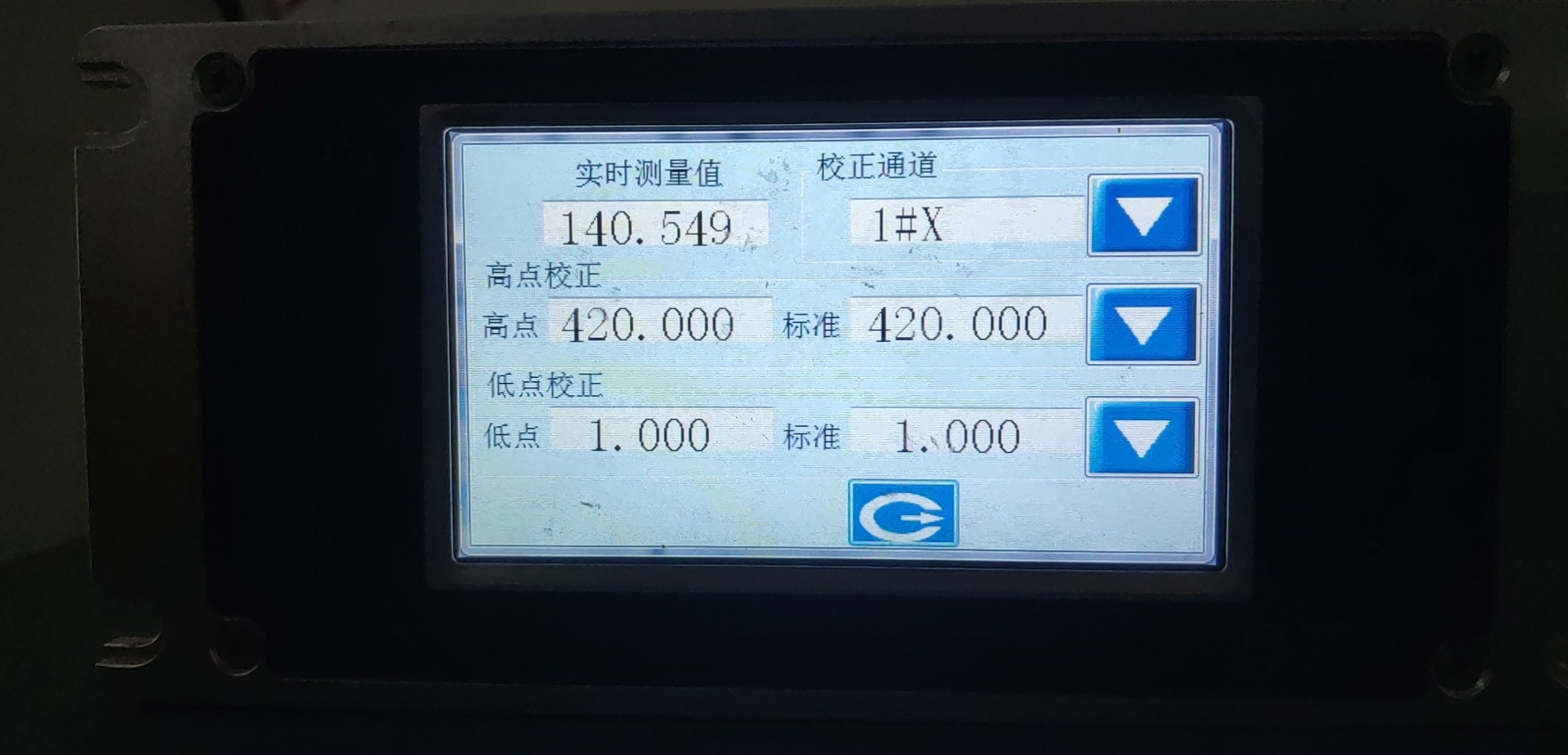

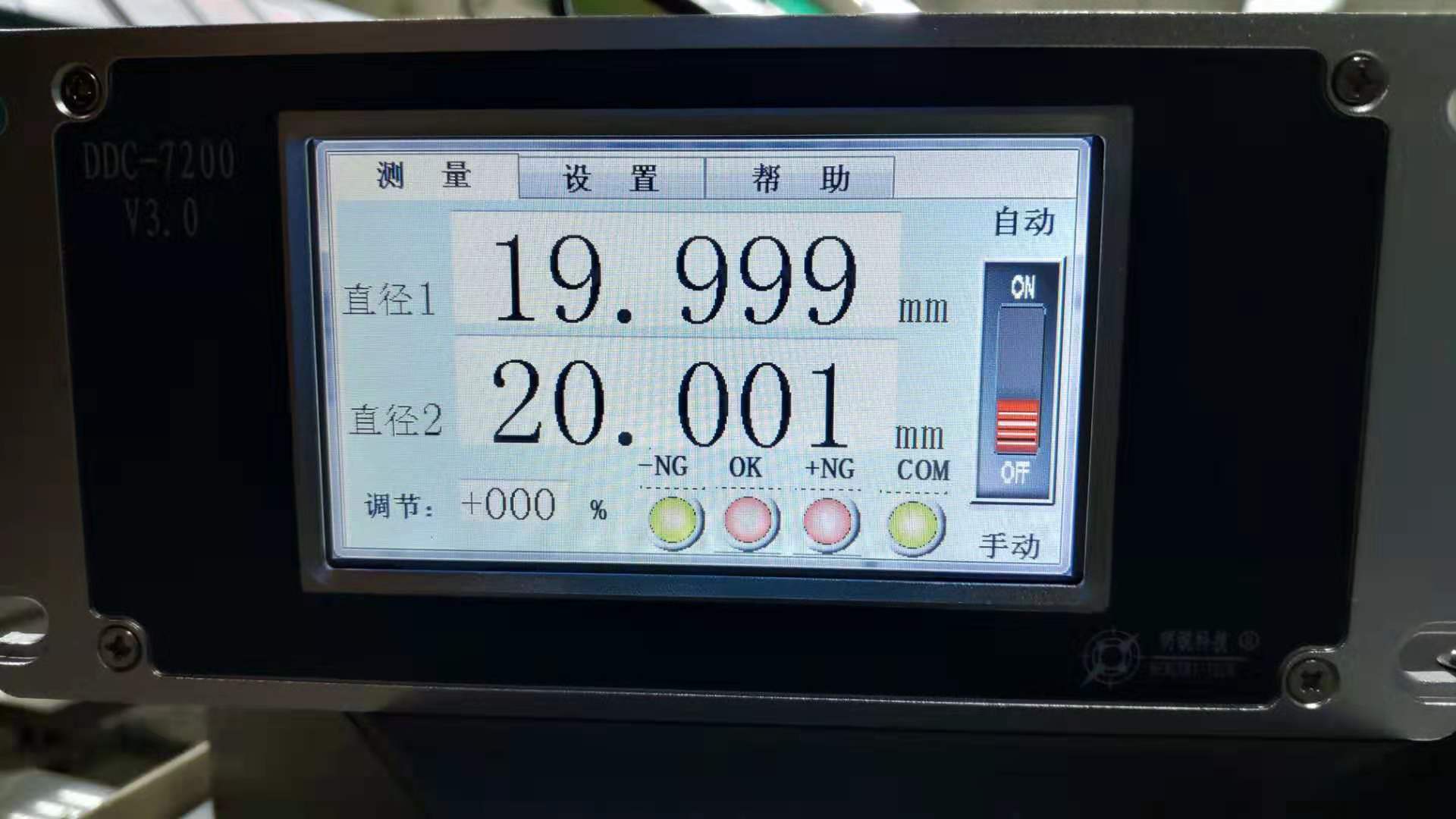

第六款DDC-7200V(7202)触摸屏显示器校正方法:



进入设置--高级--密码2575---向下箭头到校正设置


分别点击高点和低点的向下箭头出现实时显示值

然后分别在高点和低点的标准框内输入标准值;

点击确定键,保存退出。
